Процедура замены аккумулятора Zebra

Предупредительная замена аккумулятора является новым сервисным улучшением в рамках основного плана техобслуживания Zebra OneCare™ для мобильных компьютеров Zebra. Предупредительная замена аккумуляторов будет производиться, когда их остаточный срок службы составляет менее 30 дней. Для всех аккумуляторов, получивших подобную классификацию, будет отправлена замена по адресу местоположения конечного пользователя на основе информации, предоставленной во время адаптации сервиса. При принятии решения о том, какие аккумуляторы необходимо заменить, не нужно угадывать — новый сервис сделает все за вас. Все аккумуляторы подвергаются ежедневному/ежемесячному мониторингу при помощи алгоритмов предиктивной аналитики. В тех случаях, когда Zebra обнаруживает, аккумуляторы, в работе которых произойдет сбой в течение следующих 30 дней, присылается новый аккумулятор. После получения нового аккумулятора в точке местонахождения конечного пользователя, неисправный аккумулятор может быть заменен на новый и удален из рабочей среды клиента.

Сервис предупредительной замены аккумулятора на данный момент доступен в следующих регионах/странах (включены мобильные устройства, доступные на сегодняшний день; принтеры и планшеты будут указаны позже):

  • EMEA — ЕС, Великобритания и Швейцария
  • Северная Америка (NA) — США и Канада

Основными регионами, в которых будет предлагаться сервис, являются зоны свободной торговли, в которых поставки можно поддерживать посредством баз наземного фрахта из пунктов базирования Zebra в округе Колумбия.

Выберите свой мобильный компьютер


Шаги по замене аккумулятора подходят для всех моделей EC50 и EC55.

EC50, вид спереди

1. При помощи выемки в верхнем левом углу откройте крышку аккумулятора, используя свой ноготь или пластмассовый инструмент.

EC50 Поднимите крышку аккумулятора за выемку

2. Используйте язычок аккумулятора, чтобы поднять и удалить аккумулятор из аккумуляторного отсека.

EC50 Используйте язычок аккумулятора

3. Снимите клейкую накладку с тыльной стороны аккумулятора.

EC50 Снимите клейкую накладку

4. Вставьте аккумулятор в аккумуляторный отсек, начиная с верхней его части так, чтобы предупреждающая надпись находилась сверху.

5. Придавите аккумулятор в аккумуляторном отсеке книзу.

EC50 Вставьте верхнюю часть аккумулятора

6. Вставьте в аккумуляторный отсек крышку аккумулятора, начиная с ее нижней части.

7. Прокрутите крышку аккумулятора книзу аккумуляторного отсека.

(При установке аккумулятора с дополнительной емкостью, используйте крышку для аккумуляторов с дополнительной емкостью).

EC50 Вставьте нижнюю часть крышки аккумулятора

8. Прижимайте крышку аккумулятора до тех пор, пока пазы по бокам не встанут на место со щелчком.

EC50 Прижмите крышку аккумулятора по бокам

Шаги по замене аккумулятора подходят для всех моделей серии MC33, таких как MC3000, MC3300R, MC3300x, MC3300xR и MC3300ax.

MC3300XR, вид спереди

1. Нажмите на две кнопки фиксации аккумулятора. Замените аккумулятор в течение пяти минут, чтобы поддержать сохраняемость памяти.

MC3300xr Нажмите на две кнопки фиксации аккумулятора

2. Удалите аккумулятор из аккумуляторного отсека.

MC3300xr Извлеките аккумулятор из отсека

3. Вставьте переднюю часть аккумулятора в аккумуляторный отсек.

MC3300xr установите аккумулятор в отсек

4. Крепко придавите аккумулятор книзу. Убедитесь в том, что обе кнопки фиксации аккумулятора с обеих сторон MC33 вернулись на свои исходные позиции.

MC3300xr Крепко прижмите

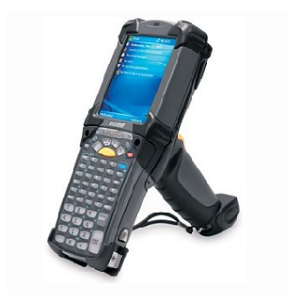

MC9190G, вид спереди

Шаги по замене аккумулятора подходят для:

всех моделей серии MC90, включая MC9000, MC9060, MC9060-G, MC9090 CE, MC9090-G, MC9090 WM и MC9090-Z.

всех моделей серии MC92.

1. Перед извлечением аккумулятора нажмите на красную кнопку «Питание».

2. Выберите опцию «Безопасная замена аккумулятора».

3. Светодиодный индикаторный стержень загорится красным.

4. После отключения светодиодного индикатора нажмите на основной механизм фиксации аккумулятора (1). Аккумулятор частично отделится от устройства.

5. Нажмите на второстепенный механизм фиксации аккумулятора (2) на верхней его части и извлеките аккумулятор из устройства.

MC90 Шаги по замене аккумулятора

Шаги по замене аккумулятора подходят для всех моделей серии MC93.

MC9300 вид спереди справа

1. Нажмите на две основные кнопки фиксации аккумулятора.

Аккумулятор будет слегка отделен от отсека. В режиме «Оперативная замена» при удалении аккумулятора отключается дисплей, а устройство входит в состояние пониженного энергопотребления. Устройство продолжает хранить данные ОЗУ на протяжении примерно пяти минут. Замените аккумулятор в течение пяти минут, чтобы поддержать сохраняемость памяти.

MC93 Нажмите на основные кнопки фиксации аккумулятора

2. Нажмите на второстепенные кнопки фиксации аккумулятора по его бокам.

MC93 Нажмите на вторичные кнопки фиксации аккумулятора

3. Удалите аккумулятор из аккумуляторного отсека.

MC93 Извлеките аккумулятор

4. Поровняйте аккумулятор с аккумуляторным отсеком и вставьте аккумулятор в него.

MC93 Совместите аккумулятор с его гнездом

5. Придавите аккумулятор, чтобы крепко вставить его в аккумуляторный отсек.

Убедитесь в том, что обе кнопки фиксации аккумулятора по бокам устройства вернулись в свое исходное положение. Вы услышите уловимый звук щелчка, который указывает на то, что обе кнопки фиксации аккумулятора по бокам устройства вернулись в свое исходное положение, зафиксировав аккумулятор.

6. Нажмите на кнопку «Питание», чтобы включить устройство.

Шаги по замене аккумулятора подходят для всех моделей серий TC21 и TC26.

TC21 Вид спереди

1. Нажмите и задержите кнопку питания пока не появится меню.

2. Нажмите на «Отключить».

3. Подождите пока устройство не отключится полностью.

4. Если к нему прикреплен ремешок на руку, отодвиньте зажим ремешка от нижней части устройства, а затем поднимите его.

TC21 Удалите ремешок для руки

5. Нажмите на две защелки аккумулятора.

TC21 Нажмите на защелки аккумулятора

6. Достаньте аккумулятор из устройства.

TC21 Извлеките аккумулятор

7. Вставьте сменный аккумулятор, начиная с нижней его части, в аккумуляторный отсек на задней части устройства.

8. Прижимайте аккумулятор книзу пока защелки аккумулятора не вернутся в свое исходное положение со щелчком.

TC21 Вставьте нижнюю часть аккумулятора

9. При необходимости верните ремешок для руки.

10. Нажмите кнопку питания, чтобы включить устройство.

Шаги по замене аккумулятора подходят для всех моделей серий TC51, TC52, TC56 и TC57.

TC51 TC56, вид спереди
TC52 Вид спереди

ВНИМАНИЕ: не вставляйте и не вынимайте карту памяти microSD во время замены аккумулятора.

1. Нажмите и задержите кнопку питания пока не появится меню.

2. Нажмите на «Замена аккумулятора».

3. Следуйте указаниям на экране.

ВНИМАНИЕ: не удаляйте аккумулятор до тех пор, пока красный светодиодный индикатор полностью не выключится. Это может привести к потере данных.

4. Подождите пока красный светодиодный индикатор полностью не погаснет.

5. Если к устройству прикреплен ремешок на руку, снимите его.

6. Нажмите на две защелки аккумулятора.

TC51 Нажмите на две защелки

7. Достаньте аккумулятор из устройства.

TC51 Извлеките аккумулятор

8. Вставьте сменный аккумулятор, начиная с нижней его части, в аккумуляторный отсек на задней части устройства.

9. Прижимайте аккумулятор книзу пока защелки аккумулятора не вернутся в свое исходное положение со щелчком.

TC51 Вставьте нижнюю часть аккумулятора

10. При необходимости верните ремешок для руки.

11. Нажмите кнопку питания, чтобы включить устройство.

TC53 Фотография для веб-сайта 1x1 300x300

Примечание: функция быстрой замены применяется только к устройствам премиум-класса.

Чтобы выполнить быструю замену:

1. Если прикреплен ремешок для руки, снимите его.

2. Нажмите на защелки аккумулятора и поднимите, чтобы извлечь аккумулятор из устройства. Отобразится таймер обратного отсчета на 30 секунд. Резервный суперконденсатор немедленно вступает в силу, и устройство будет продолжать получать питание, а дисплей затемнится.

Примечание: если аккумулятор не заменить через 30 секунд (макс.), дисплей устройства выключится, и устройство перейдет в состояние постоянной памяти еще на 60 секунд (макс.).

3. Вставьте сменный аккумулятор, начиная с нижней его части, в аккумуляторный отсек на задней части устройства.



4. Прижимайте аккумулятор книзу пока защелки аккумулятора не вернутся в свое исходное положение со щелчком. Если дисплей устройства выключится, он должен включиться автоматически.

Примечание: если устройство не включается автоматически, нажмите и удерживайте кнопку питания в течение 6 секунд, и устройство перезагрузится.



5. При необходимости верните ремешок для руки.

Шаги по замене аккумулятора подходя для всех моделей серий TC70, TC70x, TC72, TC75, TC75x и TC77.

TC70x TC75x Android, вид спереди
TC72 Вид спереди

ВНИМАНИЕ: не вставляйте и не вынимайте карту памяти microSD во время замены аккумулятора.



1. Удалите все аксессуары, прикрепленные к устройству.

2. Нажмите и задержите кнопку питания пока не появится меню.

3. Нажмите на «Замена аккумулятора».

4. Следуйте указаниям на экране.

5. Подождите пока не погаснет светодиодный индикатор.

6. Если к устройству прикреплен ремешок на руку, переместите его к верхней части устройства, а затем поднимите.

TC70 удалите ремешок для руки

7. Нажмите на две защелки аккумулятора и достаньте аккумулятор из устройства.

TC70 Нажмите на защелки аккумулятора и извлеките его

ВНИМАНИЕ: аккумулятор необходимо заменить в течение двух минут. После двух минут устройство перезагрузится и данные могут быть утеряны.

8. Вставьте сменный аккумулятор, начиная с нижней его части, в аккумуляторный отсек на задней части устройства.

TC70 Вставьте нижнюю часть аккумулятора

9. Прижимайте аккумулятор книзу до тех пор, пока защелка аккумулятора не вернется в свое исходное положение со щелчком.

TC70 Плотно прижмите аккумулятор

10. При необходимости верните ремешок для руки.

11. Нажмите и задержите кнопку питания, чтобы включить устройство.



ПРИМЕЧАНИЕ: после замены батареи подождите 15 минут перед повторным использованием функции «Замена батареи».
