Procédure de remplacement de la batterie Zebra
Le remplacement proactif de la batterie est une nouvelle amélioration de service d'un plan de maintenance Zebra OneCare™ de base pour les ordinateurs mobiles Zebra. Les batteries seront remplacées de manière proactive lorsque leur durée de vie utile restante sera inférieure à 30 jours. Toutes les batteries identifiées dans cette catégorie seront remplacées à l'adresse de l'utilisateur final sur la base des informations fournies lors de la mise en place du service. Il n'est plus nécessaire de deviner quelles batteries doivent être remplacées, car le nouveau service fait tout le travail à votre place. Toutes les batteries sont contrôlées quotidiennement / mensuellement à l'aide d'algorithmes d'analyse prédictive. Lorsque Zebra identifie une batterie qui tombera en panne au cours des 30 prochains jours, une nouvelle batterie est expédiée. Lorsque la nouvelle batterie est reçue par l'utilisateur final, elle peut être échangée avec la batterie en mauvais état et l'ancienne batterie peut être retirée de l'environnement opérationnel du client.
Le service de remplacement proactif des batteries est actuellement disponible dans les régions/pays suivants (y compris les appareils mobiles aujourd'hui, les imprimantes et les tablettes plus tard) :
- EMEA - UE, Royaume-Uni et Suisse
- NA - États-Unis et Canada
Les principales zones dans lesquelles le service sera vendu sont les zones franches où l'expédition peut se faire à partir d'une base de fret terrestre depuis les sites de Zebra à Washington.
Sélectionnez votre terminal mobile
Les étapes de remplacement de la batterie s'appliquent à tous les modèles EC50 et EC55.
1. À partir de l'encoche située dans le coin supérieur gauche, utilisez votre ongle ou un outil en plastique pour soulever le couvercle de la batterie.
2. Utilisez la languette d'extraction de la batterie pour soulever et retirer la batterie de son compartiment.
3. Décollez la pellicule adhésive au dos de la batterie.
4. Insérez la batterie, le dessus en premier et l'étiquette d'avertissement vers le haut, dans le compartiment de la batterie.
5. Appuyez sur la batterie pour la faire entrer dans son compartiment.
6. Insérez le couvercle de la batterie, le bas en premier, dans le compartiment de la batterie.
7. Faites pivoter le couvercle de la batterie vers le bas dans le compartiment de la batterie.
(Lors de l'installation d'une batterie longue durée, utilisez le couvercle de la batterie longue durée).
8. Appuyez sur les côtés du couvercle de la batterie jusqu'à ce que les encoches latérales s'enclenchent.
Les étapes de remplacement de la batterie s'appliquent à tous les modèles de la série MC33 tels que MC3000, MC3300R, MC3300x, MC3300xR et MC3300ax.
1. Enfoncez les deux boutons d'ouverture de la batterie. Remplacez la batterie dans les cinq minutes pour préserver la persistance de la mémoire.
2. Retirez la batterie de son compartiment.
3. Faites glisser l'avant de la batterie dans son compartiment.
4. Appuyez fermement sur la batterie. Veillez à ce que les deux boutons de libération de la batterie situés sur les côtés du MC33 reviennent en position initiale.

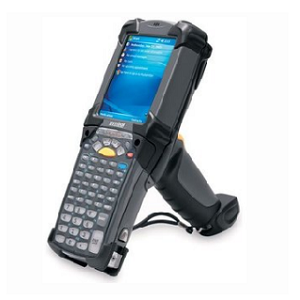

Les étapes de remplacement de la batterie s'appliquent à :
tous les modèles de la série MC90 tels que MC9000, MC9060, MC9060-G, MC9090 CE, MC9090-G, MC9090 WM et MC9090-Z.
toute les séries MC92.
1. Avant de retirer la batterie, appuyez sur le bouton rouge Power.
2. Appuyez sur Échange sécurisé de la batterie.
3. La barre LED de l'indicateur s'allume en rouge.
4. Lorsque la LED s'éteint, appuyez sur les boutons principaux de libération de la batterie (1). La batterie s'éjecte partiellement de l'appareil.
5. Appuyez sur le bouton secondaire de libération de la batterie (2), situé sur le dessus de la batterie, et faites glisser la batterie hors de l'appareil.
Les étapes de remplacement de la batterie s'appliquent à tous les modèles de la série MC93.
1. Enfoncez les deux boutons primaires de libération de la batterie.
La batterie s'éjecte légèrement. Avec le mode Hot Swap, lorsque vous retirez la batterie, l'écran s'éteint et l'appareil passe en mode basse consommation. L'appareil conserve les données de la mémoire vive pendant environ cinq minutes. Remplacez la batterie dans les cinq minutes pour préserver la persistance de la mémoire.
2. Enfoncez les boutons de libération de la batterie secondaire situés sur les côtés de la batterie.
3. Retirez la batterie de son emplacement.
4. Alignez la batterie avec son emplacement et poussez la batterie dans son emplacement.
5. Enfoncez fermement la batterie dans son compartiment.
Assurez-vous que les deux boutons d'ouverture de la batterie situés sur les côtés de l'appareil reviennent en position initiale. Vous entendrez un clic audible indiquant que les deux boutons d'ouverture de la batterie situés sur les côtés de l'appareil sont revenus en position initiale, verrouillant la batterie en place.
6. Appuyez sur Power pour allumer l'appareil.
Les étapes de remplacement des batteries s'appliquent à tous les modèles des séries TC21 et TC26.
1. Appuyez sur la touche Marche/Arrêt jusqu'à ce que le menu s'affiche.
2. Appuyez sur Éteindre.
3. Attendez que l'appareil s'éteigne complètement.
4. Si la sangle est attachée, faites glisser le clip de la sangle pour l'éloigner du bas de l'appareil, puis soulevez-le.
5. Appuyez sur les deux loquets de la batterie.
6. Soulevez la batterie de l'appareil.
7. Insérez la batterie de remplacement, en commençant par le bas, dans le compartiment à batterie situé à l'arrière de l'appareil.
8. Appuyez sur la batterie jusqu'à ce que les loquets de libération de la batterie s'enclenchent.
9. Remplacez la sangle, si nécessaire.
10. Appuyez sur le bouton d'alimentation pour allumer l'appareil.
Les étapes de remplacement des batteries s'appliquent à tous les modèles des séries TC51, TC52, TC56 et TC57.
ATTENTION : ne pas ajouter ou retirer la carte microSD pendant le remplacement de la batterie.
1. Appuyez sur la touche Marche/Arrêt jusqu'à ce que le menu s'affiche.
2. Appuyez sur Remplacement de la batterie.
3. Suivez les instructions qui s'affichent à l'écran.
AVERTISSEMENT : ne retirez pas la batterie tant que le voyant rouge ne s'est pas complètement éteint. La perte de données peut en résulter.
4. Attendez que le voyant rouge s'éteigne complètement.
5. Si la sangle est attachée, retirez-la.
6. Appuyez sur les deux loquets de la batterie.
7. Soulevez la batterie de l'appareil.
8. Insérez la batterie de remplacement, en commençant par le bas, dans le compartiment à batterie situé à l'arrière de l'appareil.
9. Appuyez sur la batterie jusqu'à ce que les loquets de libération de la batterie s'enclenchent.
10. Remplacez la sangle, si nécessaire.
11. Appuyez sur le bouton d'alimentation pour allumer l'appareil.
Remarque - La fonction True Hot Swap ne s'applique qu'aux appareils haut de gamme.
Pour effectuer un True Hot Swap :
1. Si une sangle est attachée, retirez-la.
2. Appuyez sur les loquets de la batterie et soulevez-la pour la retirer de l'appareil. Un compte à rebours de 30 secondes s'affiche. Le super condensateur de secours prend immédiatement le relais et l'appareil reste alimenté avec l'affichage atténué.
Remarque : si la pile n'est pas remplacée après 30 secondes (max.), l'écran de l'appareil s'éteint et l'appareil passe en état de persistance de la mémoire pendant 60 secondes supplémentaires (max.).
3. Insérez la batterie de remplacement, en commençant par le bas, dans le compartiment à batterie situé à l'arrière de l'appareil.
4. Appuyez sur la batterie jusqu'à ce que les loquets de libération de la batterie s'enclenchent. Si l'écran de l'appareil est éteint, il devrait s'allumer automatiquement.
Remarque : si l'appareil ne s'allume pas automatiquement, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant 6 secondes et l'appareil redémarrera.
5. Remplacez la sangle, si nécessaire.
Les étapes de remplacement des batteries s'appliquent à tous les modèles des séries TC70, TC70x, TC72, TC75, TC75x et TC77.
ATTENTION : ne pas ajouter ou retirer la carte microSD pendant le remplacement de la batterie.
1. Retirez tout accessoire fixé à l'appareil.
2. Appuyez sur la touche Marche/Arrêt jusqu'à ce que le menu s'affiche.
3. Appuyez sur Remplacement de la batterie.
4. Suivez les instructions qui s'affichent à l'écran.
5. Attendez que la LED s'éteigne.
6. Si une sangle est attachée, faites glisser le clip de la sangle vers le haut de l'appareil, puis soulevez-le.
7. Appuyez sur les deux loquets de la batterie et retirez la batterie de l'appareil.
ATTENTION : remplacez la batterie dans les deux minutes qui suivent. Après deux minutes, l'appareil redémarre et des données peuvent être perdues.
8. Insérez la batterie de remplacement, en commençant par le bas, dans le compartiment à batterie situé à l'arrière de l'appareil.
9. Appuyez sur la batterie jusqu'à ce que le loquet de libération de la batterie s'enclenche.
10. Remplacez la sangle, si nécessaire.
11. Appuyez sur le bouton d'alimentation et maintenez-le enfoncé pour allumer l'appareil.
REMARQUE : après avoir remplacé la batterie, attendez 15 minutes avant d'utiliser à nouveau Battery Swap.
